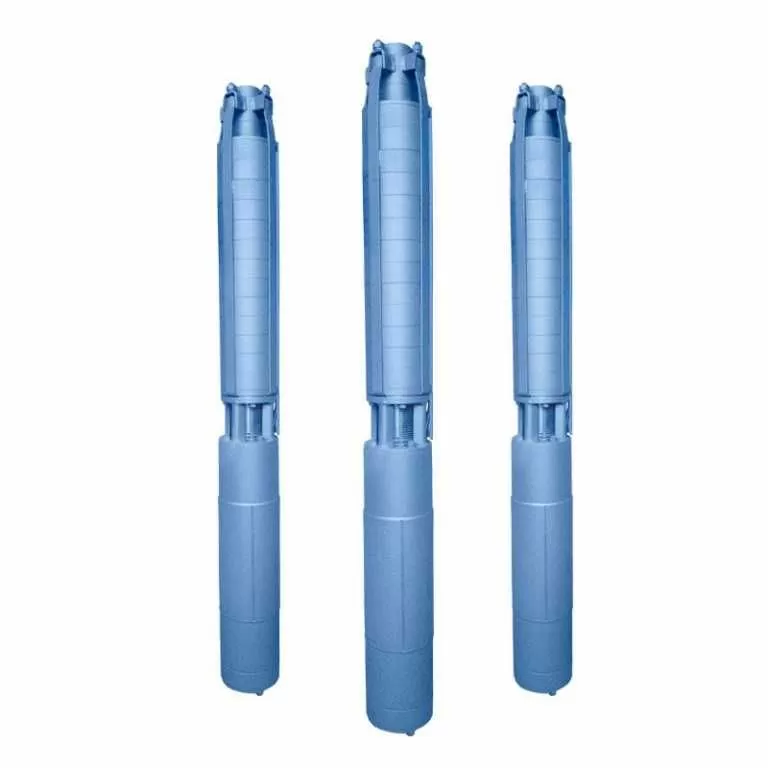

Погружной скважинный насос ЭЦВ 5-6.5-120 состоят из асинхронного погружного электродвигателя мощностью 4000 Вт и многоступенчатого напорной части, соединенных между собой жесткой муфтой. Жидкость подаётся через расположенный между насосом и электродвигателем подвод, защищённый от попадания крупных механических частиц сетчатым фильтром. Напор насоса составляет 120 м, а производительность 6.5 м3/час. Скважинный насос ЭЦВ 5-6.5-120 это один из наиболее широко распространённых на рынке стран СНГ. Благодаря простоте конструкции и доступной цене глубинный насос ЭЦВ 5-6.5-120 эксплуатируется на большинстве предприятий водного хозяйства, в системах водоснабжения населённых пунктов.

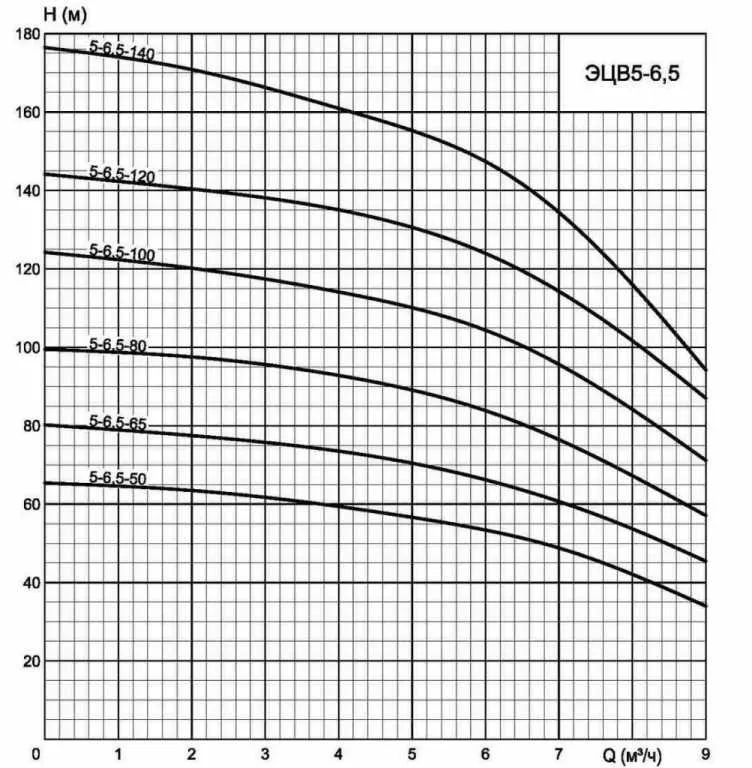

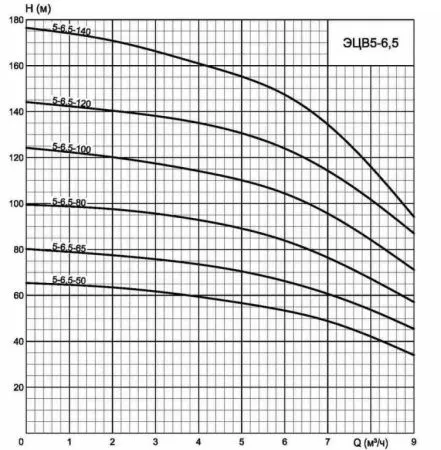

Графические характеристики ЭЦВ 5-6.5-120
Применение скважинного насоса ЭЦВ 5-6.5-120.
Городское и сельское водоснабжение, ирригация, системы полива и орошения, промышленное водоснабжение, горнорудная промышленность, системы повышения давления, общепромышленное назначение, понижение уровня грунтовых вод.
Условия эксплуатации насоса ЭЦВ 5-6.5-120:
- Перекачиваемая среда — вода
- Температура воды — до 25 °С
- Общая минерализация (сухой остаток) — до 1500 мг/л
- Содержание сульфатов — до 500 мг/л
- Содержание хлоридов — до 350 мг/л
- Содержание сероводорода — до 1,5 мг/л
- Содержание песка — до 100 мг/л
Технические характеристики насоса ЭЦВ 5-6.5-120:
- Степень защиты электродвигателя: IP68
- Метод пуска: прямой (DOL)
- Номинальное напряжение питания: 50 Гц, 3х380 В
- Допускаемое отклонение питания: -5 ... +10%
- Синхронная частота вращения электродвигателя: 3000 об/мин
- Минимальная скорость потока для охлаждения электродвигателя: 0,2 м/сeк
Основные преимущества насоса ЭЦВ 5-6.5-120:
- Низкие затраты на обслуживание.
- Простота установки и эксплуатации (сборка/ разборка без применения специального инструмента).
- Отсутствие охлаждающего кожуха благо.
- Отсутствие охлаждающего кожуха благодаря единому внешнему диаметру корпуса электродвигателя и насосной части.
- Устойчивая работа электродвигателя при нестабильных параметрах электросети.
- Водозаполненный электродвигатель не требует применения специальных жидкостей и автоматически заполняется водой после установки агрегата в скважине.
- Широкий размерный ряд двигателей для насосных частей соответствующего диаметра: типоразмер 8’’ начинается с 15 кВт, а 10’’ – с 30 кВт.
- Широкая номенклатура взаимозаменяемых деталей насосов и двигателей.
Конструктивные особенности ЭЦВ 5-6.5-120
- Корпус насоса из толстостенной стальной трубы для максимальной жесткости и прочности конструкции
- Гидравлическая разгрузка рабочих колес значительно уменьшает осевую силу, действующую на осевой подшипник электродвигателя, что заначительно увеличивает его ресурс
- Запатентованная конструкция пластмассовых рабочих колёс, армированных нержавеющей сталью, значительно повышает срок службы насоса
- Восьмигранные подшипники для лучшего отвода песка
- Встроенный фильтр на входе в насос
- Валы насоса и электродвигателя из нержавеющей стали
- «Беличья клетка» ротора из меди увеличивает эффективность и надежность электродвигателя при работе в сложных условиях
- Увеличенная длина статора и ротора повышает надежность электродвигателя, снижает чувствительность к перепадам напряжения и улучшает охлаждение
- Самоцентрирующийся упорный подшипник для восприятия осевой нагрузки
- Обмоточный провод с высокотемпературной изоляцией (до 100 °С) снижает чувствительность двигателя к перепадам напряжения и увеличивает его ресурс
- Встроенный обратный клапан предотвращает гидроудары и обратное вращение насоса

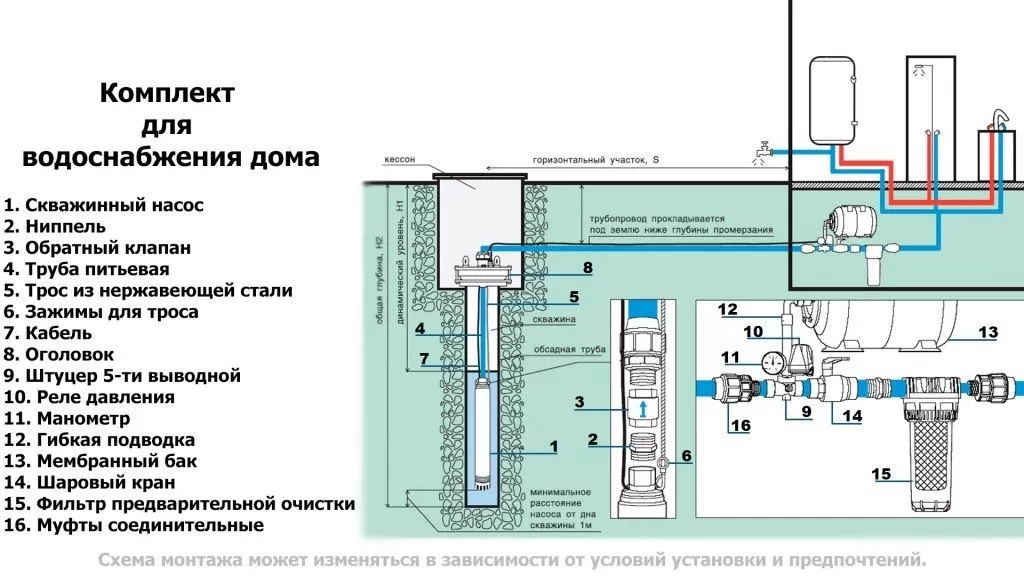

Требования к установке насоса в скважине
В случае, если требуемая производительность насоса ЭЦВ 5-6.5-120 выше дебета скважины, то необходимо установить датчик сухого хода. Тогда насос ЭЦВ 5-6.5-120 будет работать в периодическом режиме. При этом нужно помнить, что число пусков и интервал между ними должны соответствовать величинам, указанным в руководстве по эксплуатации насоса ЭЦВ 5-6.5-120.
Возможные дефекты при монтаже обсадной колонны (несоосность труб в месте сварки, низкое качество исполнения сварного шва, искривление обсадной колонны) могут затруднить или сделать невозможным установку насоса ЭЦВ 5-6.5-120.При проведении монтажных работ рекомендуется провести проверку скважины до глубины установки насоса калибром соответствующего диаметра.
При монтаже насоса необходимо руководствоваться требованиями прилагаемых к нему паспорта и руководства по эксплуатации.
Для стабильной работы насоса ЭЦВ 5-6.5-120 нужно, чтобы напорный патрубок насоса находился ниже динамического уровня скважины не менее, чем на 1 метр.
Уровень установки необходимо измерять от входа в насос. Уровень установки насоса по нижнему торцу электродвигателя должен находиться не менее, чем на 1 м выше фильтра скважины, для защиты от попадания песка в насос и повышенного износа его элементов.
Диаметр напорного трубопровода должен быть равен размеру напорного патрубка насоса, или отличаться от него незначительно. Уменьшение диаметра водоподъёмной колонны приводит к увеличению потерь на трение, а его значительное увеличение к росту стоимости трубопровода. Поэтому при выборе диаметра напорного трубопровода нужно исходить из условия: скорость потока жидкости должна находиться в пределах 1,5 - 3,0 м/с
